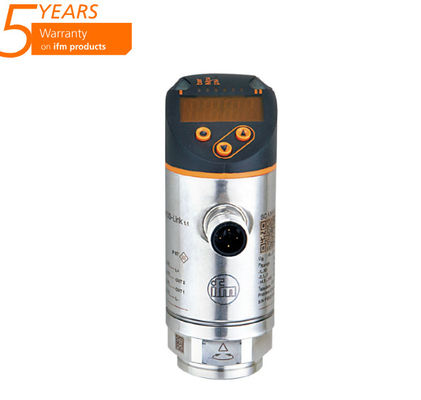

IFM PN7099 PN-1-1BRER14-QFRKG/US/ /V göstergesi ile basınç algılayıcı stokta

IFM PN7099 PN-1-1BRER14-QFRKG/US/ /V göstergesi ile basınç algılayıcı stokta

• İki anahtarlama çıkışı, biri IO-Link olarak programlanabilir ve biri de analog çıkış olarak
• Kabul edilebilir aralığın net bir şekilde belirlenmesi için kırmızı/yeşil ekran
• Süreç bağlantısı optimum hiza için döndürülebilir
• Yüksek aşırı yük koruması sayesinde uzun süreli istikrarlı
• Zorlu endüstriyel ortamlarda kullanılmak için sağlam tasarım

• Ürün özellikleri Giriş ve çıkış sayısı Analog çıkış sayısı: 1 Ölçme aralığı - 0 oldu.0125- Evet.0.25 bar - 12 tane.5...250 mbar - Beş...100.4 inH2O - Bir.25...25 kPa Süreç bağlantısı Dizilmiş bağlantı Aseptoflex dış ip Aseptoflex Uygulama Özellik Altınla kaplanmış kontaktlar Uygulama Gıda ve içecekler endüstrisi için sıvı ile monte edilebilir Medya viskoz ortamlar ve asılı parçacıkları olan sıvılar; sıvılar ve gazlar Orta sıcaklık[°C] - 25...125(En fazla 1 saat) Min. patlama basıncı 30000 mbar 12000 inH2O 3000 kPa Basınç derecesi 6000 mbar 2400 inH2O 600 kPa Basınç türü göreceli basınç Ölü alan yok. - Evet. Elektriksel veriler Çalışma voltajı[V] 14...30 DC Min. yalıtım direnci[MΩ] 100(500 V DC) Koruma sınıfı III. Ters kutupluk koruması - Evet. Ölçme prensibi hidrostatik Girişler / çıkışlar Giriş ve çıkış sayısı Analog çıkış sayısı: 1 Çıkışlar Toplam çıkış sayısı 1 Çıkış sinyali Analog sinyal Analog çıkış sayısı 1 Analog akım çıkışı[mA] 4- Evet.20 Maks. yük[Ω] 550; (Ub = 24 V; (Ub - 13 V) / 20 mA) Aşırı yük koruması - Evet. Ölçme/ ayar aralığı Ölçme aralığı - 0 oldu.0125- Evet.0.25 bar - 12 tane.5...250 mbar - Beş...100.4 inH2O - Bir.25...25 kPa Analog başlangıç noktası - 12 tane.5...100 mbar - Beş...40.2 inH2O - Bir.25...10 kPa Analog son nokta 50...250 mbar 20.2- Evet.100.4 inH2O 5...25 kPa Adımlar halinde 0.5 mbar 0.2 inH2O 0.05 kPa Fabrika ayarları ASP = 0,0 mbar AEP = 250,0 mbar Doğruluk / sapmalar Tekrarlanabilirlik[% uzunluk] < ± 0,1; (sıcaklık dalgalanmaları < 10 K ile; 1:1'yi düşürün) Özelliklerin sapması[% uzunluk] < ± 0,6; (DIN EN IEC 62828-1'e uygun sınır değeri ayarlama, doğrusallık, histerez ve tekrarlanabilirlik dahil olmak üzere 1:1'ye indir) Doğruluk sapması[% uzunluk] < ± 0,5(Açıklama 1: 1) Histerez sapması[% uzunluk] < ± 0,1(Açıklama 1: 1) Uzun vadeli istikrar[% uzunluk] < ± 0,1- 1.1(yıl başına) Sıcaklık katsayısı sıfır noktası[% uzunluk / 10 K] < ± 0,1; (0...80 °C) Sıcaklık katsayısı aralığı[% uzunluk / 10 K] < ± 0,4; (0...80 °C) Yanıt süreleri Maks. yanıt süresi analog çıkış[ms] 3 Yazılım / programlama Parametreler ayarlama seçenekleri Sıfır noktası; genişlik Arayüzler İletişim arayüzü EPS Çalışma koşulları Çevre sıcaklığı[°C] - 25...80 Depolama sıcaklığı[°C] - Kırk...100 Koruma IP 67
  Ürün özellikleri Giriş ve çıkış sayısı Dijital çıkış sayısı: 2 Ölçme aralığı -1... 1 bar. - 1000... 1000 mbar. - 14.5- Evet.14.5 psi - 29.4- Evet.29.4 inHg -100...100 kPa. Süreç bağlantısı Girintili bağlantı G 1/4 iç girinti Uygulama Özellik Altınla kaplanmış kontaktlar Ölçüm unsuru seramik kapasitif basınç ölçüm hücresi Uygulama endüstriyel uygulamalar için Medya sıvılar ve gazlar Orta sıcaklık[°C] - 25...80 Min. patlama basıncı 30000 mbar 450 psi 880 inHg 3000 kPa Basınç derecesi 10000 mbar 145 psi 290 inHg 1000 kPa Vakum direnci -1000 mbar -0,1 MPa Basınç türü göreceli basınç; vakum Elektriksel veriler Çalışma voltajı[V] 18...30 DC; (SELV/PELV'ye) Mevcut tüketim[mA] < 35 Min. yalıtım direnci[MΩ] 100(500 V DC) Koruma sınıfı III. Ters kutupluk koruması - Evet. Güçlendirme gecikme süresi[s] < 0.3 Entegre gözcü köpeği - Evet. Girişler / çıkışlar Giriş ve çıkış sayısı Dijital çıkış sayısı: 2 Çıkışlar Toplam çıkış sayısı 2 Çıkış sinyali anahtarlama sinyali; IO-Link; (konfigure edilebilir) Elektrik tasarımı PNP/NPN Dijital çıkış sayısı 2 Çıkış fonksiyonu Normalde açık / normalde kapalı; (parametre edilebilir) Maks. voltaj düşüşü geçiş çıkışı DC[V] 2.5 Değişim çıkışının sabit akım derecesi DC[mA] 150; (200 (...60 °C) 250 (...40 °C)) Dönüştürme frekansı DC[Hz] < 170 Kısa devre koruması - Evet. Kısa devre koruma tipi Pulslu Aşırı yük koruması - Evet. Ölçme/ ayar aralığı Ölçme aralığı -1... 1 bar. - 1000... 1000 mbar. - 14.5- Evet.14.5 psi - 29.4- Evet.29.4 inHg -100...100 kPa. Fabrika ayarları / CMPT = 2 Kurulum noktası SP -980...1000 mbar - 14.3- Evet.14.5 psi - 29...29.6 inHg -98...100 kPa. Yeniden ayarlama noktası rP - 990... 990 mbar. - 14.4- Evet.14.4 psi - 29.4- Evet.29.2 inHg -99...99 kPa SP ve rP arasındaki minimum fark 10 mbar 0.2 psi 0.4 inHg 1 kPa Adımlar halinde 10 mbar 0.1 psi 0.2 inHg 0.1 kPa Durum_B Yüksek çözünürlük / CMPT = 3 Kurulum noktası SP - 983... 1000 mbar. - 14.3- Evet.14.5 psi - 29...29.5 inHg -98...100 kPa. Yeniden ayarlama noktası rP -993...990 mbar. - 14.4- Evet.14.4 psi - 29.3- Evet.29.2 inHg -99...99 kPa SP ve rP arasındaki minimum fark 10 mbar 0.2 psi 0.3 inHg 1 kPa Adımlar halinde 1 mbar 0.1 psi 0.1 inHg 0.1 kPa Doğruluk / sapmalar Değiştirme noktası doğruluğu[% uzunluk] < ± 0,5 Tekrarlanabilirlik[% uzunluk] < ± 0,1; (sıcaklık dalgalanmaları < 10 K) Özelliklerin sapması[% uzunluk] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = en uygun düz çizgi; LS = sınır değeri ayarlama) Histerez sapması[% uzunluk] < ± 0,25 Uzun vadeli istikrar[% uzunluk] < ± 0,05; (her 6 ayda) Sıcaklık katsayısı sıfır noktası[% uzunluk / 10 K] < ± 0,2; (-25...80 °C) Sıcaklık katsayısı aralığı[% uzunluk / 10 K] < ± 0,2; (-25...80 °C) Yanıt süreleri Yanıt süresi[ms] < 3 Programlanabilir gecikme süresi DS, dr.[s] 0- Evet.50 Yazılım / programlama Parametreler ayarlama seçenekleri histerezi / pencere; normalde açık / normalde kapalı; anahtarlama mantığı; açma / kapatma gecikmesi; susturucu; ekran birimi Arayüzler İletişim arayüzü IO-Link Değişim tipi COM2 (38,4 kBaud) IO-Link revizyonu 1.1 SDCI standardı IEC 61131-9 SIO modu - Evet. Gerekli ana liman türü A; (Pin 2 bağlanmadığında: B) İşlem verisi analoğu 1 İşlem verisi ikili 2 Desteklenen Cihaz Kimlikleri İşlem türü Cihaz Kimliği Fabrika ayarları / CMPT = 2 406 PN7009 314 Durum_B Yüksek çözünürlük / CMPT = 3 604 Not: Daha fazla bilgi için IODD PDF dosyasını "Yüklemeler" bölümüne bakın. Fabrika ayarları / CMPT = 2 Profiller Akıllı Sensör: İşlem Verisi Değişken; Cihaz Kimliği, Cihaz Tanısı Min. işlem döngüsü süresi[ms] 2.3 IO-Link çözünürlük basıncı 1 mbar 0.0001 MPa IO-Link işlem verileri (siklik) fonksiyon Bit uzunluğu basınç 14 İkili anahtarlama bilgileri 2 IO-Link fonksiyonları (asiklik) Uygulama özel etiket Durum_B Yüksek çözünürlük / CMPT = 3 Profiller Akıllı Sensör ED2: Dijital Ölçüm Sensörü (0x000A), Tanımlama ve Teşhis (0x4000) Min. işlem döngüsü süresi[ms] 3 IO-Link çözünürlük basıncı 1 mbar 0.0001 MPa IO-Link işlem verileri (siklik) fonksiyon Bit uzunluğu basınç 16 cihaz durumu 4 İkili anahtarlama bilgileri 2 IO-Link fonksiyonları (asiklik) Uygulama özel etiket Çalışma koşulları Çevre sıcaklığı[°C] - 25...80 Depolama sıcaklığı[°C] - Kırk...100 Koruma IP 65; IP 67

DHL,UPS,Fedex ve EMS aracılığıyla dünyanın her yerine gönderebiliriz, ambalaj çok güvenli ve sağlamdır. Eğer herhangi bir özel ihtiyacınız varsa, lütfen bana bildirin.

• •Elinize ulaşmak 3 ila 7 gün sürecek.Çin Postası teslimat programı 20-45 gün içinde olacak. Bekleyemiyorsanız, lütfen başka bir ekspres seçin.
