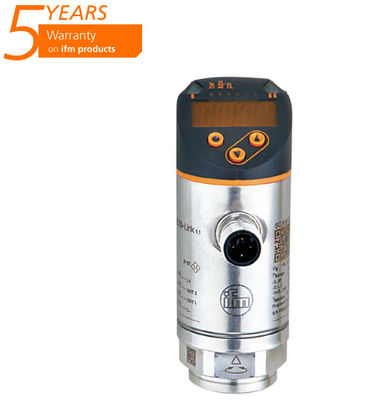

IFM PN2071 PN-250-SER14-MFRKG/US/ stokta olan ekranlı basınç algılayıcı

IFM PN2071 PN-250-SER14-MFRKG/US/ stokta olan ekranlı basınç algılayıcı

• İki anahtarlama çıkışı, biri IO-Link olarak programlanabilir ve biri de analog çıkış olarak
• Kabul edilebilir aralığın net bir şekilde belirlenmesi için kırmızı/yeşil ekran
• Süreç bağlantısı optimum hiza için döndürülebilir
• Yüksek aşırı yük koruması sayesinde uzun süreli istikrarlı
• Zorlu endüstriyel ortamlarda kullanılmak için sağlam tasarım



  Ürün özellikleri

  Giriş ve çıkış sayısı	Dijital çıkış sayısı: 2; Analog çıkış sayısı: 1
  Ölçme aralığı	0...250 bar 0...3625 psi. 0...25 MPa
  Süreç bağlantısı	Girintili bağlantı G 1/4 iç girinti (DIN EN ISO 1179-2)

  Uygulama

  Özellik	Altınla kaplanmış kontaktlar
  Ölçüm unsuru	metal ince film hücresi
  Uygulama	endüstriyel uygulamalar için
  Medya	sıvılar ve gazlar
  Orta sıcaklık[°C]	- 25...80
  Min. patlama basıncı	1200 bar 17400 psi 120 MPa
  Basınç derecesi	500 bar 7250 psi 50 MPa
  Vakum direnci	-1000 mbar -0,1 MPa
  Basınç türü	göreceli basınç

  Elektriksel veriler

  Çalışma voltajı[V]	18...30 DC; (SELV/PELV'ye)
  Mevcut tüketim[mA]	< 35
  Min. yalıtım direnci[MΩ]	100(500 V DC)
  Koruma sınıfı	III.
  Ters kutupluk koruması	- Evet.
  Güçlendirme gecikme süresi[s]	0.3
  Entegre gözcü köpeği	- Evet.

  Girişler / çıkışlar

  Giriş ve çıkış sayısı

  Dijital çıkış sayısı: 2; Analog çıkış sayısı: 1

  Çıkışlar

  Toplam çıkış sayısı	2
  Çıkış sinyali	anahtarlama sinyali; analog sinyali; IO-Link; (konfigure edilebilir)
  Elektrik tasarımı	PNP/NPN
  Dijital çıkış sayısı	2
  Çıkış fonksiyonu	Normalde açık / normalde kapalı; (parametre edilebilir)
  Maks. voltaj düşüşü geçiş çıkışı DC[V]	2
  Değişim çıkışının sabit akım derecesi DC[mA]	250
  Dönüştürme frekansı DC[Hz]	< 500
  Analog çıkış sayısı	1
  Analog akım çıkışı[mA]	4- Evet.20; (ölçülebilir 1: 5)
  Maks. yük[Ω]	500
  Analog çıkış voltajı[V]	0- Evet.10; (ölçülebilir 1: 5)
  Min. yük direnci[Ω]	2000
  Kısa devre koruması	- Evet.
  Kısa devre koruma tipi	Pulslu
  Aşırı yük koruması	- Evet.

  Ölçme/ ayar aralığı

  Ölçme aralığı	0...250 bar 0...3625 psi. 0...25 MPa
  Analog başlangıç noktası	0...200 bar 0...2900 psi. 0...20 MPa
  Analog son nokta	50...250 bar 725...3625 psi. 5...25 MPa

  Fabrika ayarları / CMPT = 2
  Kurulum noktası SP	1.5...250 bar 25...3625 psi. 0.15...25 MPa
  Yeniden ayarlama noktası rP	0.5...249 bar 10...3610 psi. 0.05- Evet.24.9 MPa
  SP ve rP arasındaki minimum fark	1.5 bar 15 psi 0.15 MPa
  Adımlar halinde	0.5 bar 5 psi 0.05 MPa

  Durum_B Yüksek çözünürlük / CMPT = 3
  Kurulum noktası SP	1.6...250 bar 23...3626 psi. 0.16...25 MPa
  Yeniden ayarlama noktası rP	0.5...249 bar 8...3611 psi. 0.05- Evet.24.9 MPa
  SP ve rP arasındaki minimum fark	1.1 bar 15 psi 0.11 MPa
  Adımlar halinde	0.1 bar 1 psi 0.01 MPa

  Doğruluk / sapmalar

  Değiştirme noktası doğruluğu[% uzunluk]	< ± 0,4(Açıklama 1: 1)
  Tekrarlanabilirlik[% uzunluk]	< ± 0,1; (sıcaklık dalgalanmaları < 10 K ile; 1:1'yi düşürün)
  Özelliklerin sapması[% uzunluk]	< ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = en uygun düz çizgi; LS = sınır değeri ayarlama)
  Histerez sapması[% uzunluk]	< ± 0,1(Açıklama 1: 1)
  Uzun vadeli istikrar[% uzunluk]	< ± 0,05- 1.1Her 6 ayda)
  Sıcaklık katsayısı sıfır noktası[% uzunluk / 10 K]	0,2; (-25...80 °C)
  Sıcaklık katsayısı aralığı[% uzunluk / 10 K]	0,2; (-25...80 °C)
  Doğruluk / sapma ile ilgili notlar	DNV GL altında anahtar noktası doğruluğu, doğrusallık hatası: < ± 1%: < ± 1%

  Yanıt süreleri

  Yanıt süresi[ms]	< 1.5
  Programlanabilir gecikme süresi DS, dr.[s]	0- Evet.50
  Damping işlem değeri dAP[s]	0- Evet.4
  Analog çıkış dAA için damping[s]	0- Evet.4
  Maks. yanıt süresi analog çıkış[ms]	3

  Yazılım / programlama

  Parametreler ayarlama seçenekleri

  histerez / pencere; normalde açık / normalde kapalı; açma / kapatma gecikmesi; susturucu; görüntüleme birimi; akım / voltaj çıkışı

  Arayüzler

  İletişim arayüzü	IO-Link
  Değişim tipi	COM2 (38,4 kBaud)
  IO-Link revizyonu	1.1
  SDCI standardı	IEC 61131-9
  SIO modu	- Evet.
  Gerekli ana liman türü	A; (Pin 2 bağlanmadığında: B)
  Desteklenen Cihaz Kimlikleri	İşlem türü Cihaz Kimliği Fabrika ayarları / CMPT = 2 460 Durum_B Yüksek çözünürlük / CMPT = 3 639
  Not:	Daha fazla bilgi için IODD PDF dosyasını "Yüklemeler" bölümüne bakın.

  Fabrika ayarları / CMPT = 2
  Profiller	Akıllı Sensör: İşlem Verisi Değişken; Cihaz Kimliği, Cihaz Tanısı
  Min. işlem döngüsü süresi[ms]	2.3
  IO-Link çözünürlük basıncı[Bar]	0.1
  IO-Link işlem verileri (siklik)	fonksiyon Bit uzunluğu basınç 14 İkili anahtarlama bilgileri 2
  IO-Link fonksiyonları (asiklik)	Uygulama özel etiket

  Durum_B Yüksek çözünürlük / CMPT = 3
  Profiller	Akıllı Sensör ED2: Dijital Ölçüm Sensörü (0x000A), Tanımlama ve Teşhis (0x4000)
  Min. işlem döngüsü süresi[ms]	3
  IO-Link çözünürlük basıncı[Bar]	0.1
  IO-Link işlem verileri (siklik)	fonksiyon Bit uzunluğu basınç 16 cihaz durumu 4 İkili anahtarlama bilgileri 2
  IO-Link fonksiyonları (asiklik)	Uygulama özel etiket

  Çalışma koşulları

  Çevre sıcaklığı[°C]	- 25...80
  Depolama sıcaklığı[°C]	- Kırk...100
  Koruma	IP 65; IP 67

•
