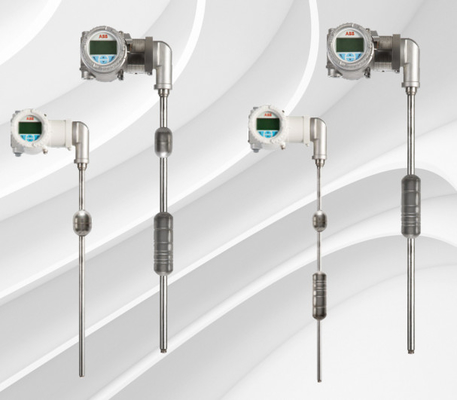

ABB LMT100 manyetostriktif seviye vericisi Yüksek doğruluklu sıvı seviyesinin ve arayüz seviyesinin tespiti

Özellikleri
• Yüksek doğruluk: tam ölçekin % 0.01 veya ±1.27 mm
• Yeniden kalibrasyona gerek yok: ayarlayın ve unutun
• Üstün sensör (patent # 5,473245)
• HMI ekranlı yerel gösterge
• Ayrı alan terminaline sahip çift kompartmanlı konaklama
bölme
• 22 m (75 ft) uzunluğunda bir sonda ile çalışan döngü
• Toplam ve/veya arayüz seviyesinin ölçümü
• Basınç 165.48 bar (2400 psig)
Std. 124.1 bar (1800 psig)
• Sıcaklık aralığı: 195,5 ila 426,6 °C
Seçeneklerle
• Alan değiştirilebilir / yükseltilebilir elektronik modülü
• RFI/EMI filtreye sahip
• Dijital iletişim
• 4 ila 20 mA HART® çıkışı
• HART 7 ve FOUNDATIONTM Fieldbus ITK6.3.0
• Küresel tehlikeli konum onayları ve SIL 2/3 yeteneği

Elektronik verici
Tekrarlanabilirlik ±0.005 % tam ölçek veya 0.31 mm (0.012 inç), hangisi daha büyükse
Doğruluk dışı ±0.01 % tam ölçek veya 0.86 mm (0.034 inç), hangisi daha büyükse
Ölçme doğruluğu ±0.01 % tam ölçek veya 1.27 mm (0.050 inç), hangisi daha büyükse (1)
4 ila 20mA HART döngüsü için 12 ila 43 V DC, Foundation Fieldbus için 9.0 ila 32 V DC
Çıkış/İletişim 4 ila 20mA HART7 veya FOUNDATION Fieldbus ITK 6.3.0
Kullanıcı arayüzü NE107 mesajlaşması ile etkileşimli ekran, DTM, EDDL, FDI
Yazma koruması Donanım anahtarı ve yazılım anahtarı
Güç tüketimi 4 ila 20mA 36,0 V DC ̇ 3,6 mA 0,13 W; 21mA 0,76 W
12.0 V DC ̇ 3.6 mA 0.043 W; 21mA 0.25 W
HART modu (4.0mA) 36,0 V DC 0.144 W
12,0 V DC 0.048 W
FF modu (17 mA) 9.0 V DC 0.153 W
32.0 V DC 0.544 W
Maksimum hat direnci 4 ila 20mA 36,0 V DC ve 21 mA, 1142 Ω*
24,0 V DC ve 21 mA, 571 Ω
13,5 V DC ve 21 mA, < 72 Ω**
**HART iletişiminde izin verilen maksimum 700 Ω'dur
** Akım/direniş çizelgesine bakın
HART modu (4mA) < 650 ila 700 Ω
FF modu (17mA) 32.0 V DC, 1500 Ω.
9,0 V DC'de, 50 Ω.
Polarite koruması 4 ila 20 mA, döngülü seri diyot, FOUNDATION Fieldbus ve Profibus PA, polarite duyarsız
Güncelleme hızı: saniyede 10 ölçüm
En az ölçüm aralığı 76.2 mm (3.0 inç), daha küçük bir aralık gerekirse fabrikaya danışın
Sıfırlama Alanı ayarlanabilir, aralığı: 0 ila 60 s
Alarm çıkışı 4 ila 20 mA için: NE43, yazılım veya donanım seçilebilir. Yüksek ölçekli (21 mA) veya düşük ölçekli (3.6 mA)
IEC61000-4-5, 1kV/2kV, kriter B'yi karşılayan S1 seçenek kodu ile mevcut olan entegre artış bastırma
Çevre sıcaklığı ¥40 ila 85 °C (¥40 ila 185 °F) çevre2
Nem 0-100% RH
Lineerleştirme 21 puanlı tablo mevcut
Sıcaklık algılayıcı (iletilmez) 1000 ohm Pt RTD, seçenek kodu SER veya STL
Sıcaklık tolerans sınıfı IEC 60751 B sınıfı, ±(0.3+0.005[t]) ±70°-230 °C
Bölme Çift bölme
Kaplama malzemesi, toz kaplamalı düşük bakırlı alüminyum dökme veya 316 paslanmaz çelik
Uzak verici Standart uzaktan mesafeler 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft)
Aygıt etiketi malzemesi AISI 316 paslanmaz çelik
Elektrikli bağlantı İki M20 x 1.5 veya iki 1⁄2 inç FNPT, adaptörler ve otobüs bağlantıları da mevcuttur
Girme koruması IP66, NEMA 4X
1 Ölçüm doğruluğu, fabrika ortamı koşullarında (23.88 ° F ± 5.6 ° C [75 ° F ± 10 ° F]) bir kalibrasyon mıknatısı kullanarak kaydedilir.
yüzen histerezi, kurulum, süreç koşulları ve çevre koşulları gibi diğer faktörlerin etkisi altındadır.
2 Bazı kurumların onayları farklı olabilir.
Sensör tüpü
Standart Seçenekler
Malzeme 316/L paslanmaz çelik alaşımı 20, Hastelloy® C276, PFA®TEFLON® kafesli, diğerleri isteğe bağlı olarak
Süreç sıcaklığı ¥195.5 - 121.1 °C (¥320 - 250 °F) - 427 °C (800 °F) kadar seçeneklerle
Süreç basıncı ¥1,0 ila 124,1 bar @ 149 °C (¥14,7 ila 1800 psig @ 300 °F) HP sondası tipiyle en fazla 165,47 bar (2400 psig)
Sonda uzunluğu 304.8 mm ila 9.14 m (1 ila 30 ft) 22.86 m (75 ft) maksimum w/ W7 sensör kuyusundaki esnek sonda
Sonda uzunluğu
Tolerans
±3,2 mm (0,125 inç) 3,0 m'ye kadar (10 ft); ±6,4 mm (0,25 inç) 6,0 m'ye kadar (20 ft);
±9.0 mm (0.35 inç) 9.0 m (29.5 ft) 'e kadar; +/?? 25.4 mm (1.0 inç) 22.86 m (75 ft) 'e kadar
3⁄4 MNPT'de sıkıştırma fişleri, iğneli fişler, gevşek flanslar ve kaynak flanslar monte etmek
Süreç bağlantıları da mevcut
- Evet.
S

Avantajımız:

En iyi fiyat ve teslimat süresi

Bu alanda uzun sürelik deneyim

İyi eğitimli personel

Kendi depo tesisleri

Üretim şubesi ile en iyi ilişkiler

Sizin için esnek ve bireysel hizmet

Ucuz ve güvenli nakliyeci (hava)

Sıkça Sorulan Sorular:

1S: Ürünleriniz yeni ve orijinal mi?

A: Evet, yeni ve orijinal.

• S: Garanti ne kadar sürer?

A: Bir yıllık garanti.

• S: Sertifikalar verilebilir mi?

A: Evet, hangi ürünü istediğinize bağlıdır, lütfen detayları satışlarımızla kontrol edin.
