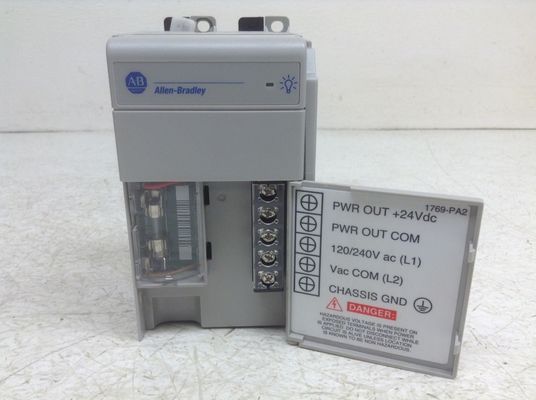

1769-PA2 CompactLogix Güç Tedarik Modülü

Açıklama: 1769-PA2, 1769 CompactLogix güç kaynağıdır.2'lik bir akım kapasitesine sahiptir..0A 5.0V ve 0.8A 24VDC.

1769-PA2, bir CompactLogix I/O güç kaynağıdır. Bu güç kaynağı, öncelikle bir CompactLogix montajına veya genişleme I/O bankasına monte edilen I/O güç kaynağı olarak kullanılır.Gerekli Güç Tedarikçiliği mesafe sınıflandırmasını göz önünde bulundurarak bir sisteme monte edilen modülün her iki yönüne de takılmış modüllere güç sağlar..

Bir CompactLogix kontrolör montajı boyunca kurulduğunda, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysBu güç kaynağının her iki tarafına da sekiz (8) 1769 modüle kadar kurulabilir.

Bu güç kaynağı için gerekli giriş voltaj aralığı, 47-63 Hz frekansı olan 85-265VAC'dir. 5VDC'de 2.0A ve 24VDC'de 0.8A akım kapasitesine sahiptir.Bu modül Wickmann 19195-3 ile değiştirilebilen bir iç sigorta ile donatılmıştır..15A veya Littelfuse 02183.15MXP.

Bu güç kaynağının boyutu 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 in.) ve yaklaşık ağırlığı 525 g (1.16 lb) 'dir.Bu güç kaynağı modülü ayrıca bir DIN'e veya doğrudan bir montaj plakasına monte edilmesini destekler..

Bu güç kaynağı, ABD ve Kanada için sertifikalandırılmış, Sınıf 1, Bölüm 2 Grup A, B, C, D Tehlikeli Yerler için UL Listed'dir. UL Dosyası E10314, Avustralya Radyo İletişim Yasası'na bak, şu şartlara uygun:AS/NZS CISPR 11Endüstriyel Emisyonlar ve Avrupa Birliği EMC Direktifi 2004/108/EC uyumlu.

1769-PA2, 1769 CompactLogix tarafından üretilen bir güç kaynağıdır.

1769-PA2'yi monte ederken, uygun havalandırma için, çevredeki ekipmanla 50 milimetrelik bir mesafe bırakılmalıdır.Bu durumdan emin ol., UV radyasyonu veya enkazlar, kurulum veya işletme sırasında modüle dokunacaktır.Çevre sıcaklığı aşırı derecede yüksek olduğunda1769-PA2 modülü, kablosuz açık bir güç kaynağıdır.
1769-PA2 güç kaynağı bir DIN rayına da monte edilebilir. Bu güç kaynağı modülünü kurarken dikkate alınması gereken önemli bir şey, modülü bağlarken topraklanması gerektiğidir.14 AWG kablo kullanılmalı ve kablolar mümkün olduğunca kısa tutulmalıdır.Önerilen tel türü, en az 90 derece santigrat direnci olan bakır teldir.1769-PA2 kompakt I/O genişletme güç kaynağını, modülü koroziv bir atmosferden veya açık havadan gelebilecek kirleticilerden koruyan bir kabine yerleştirmek önerilir.Eğer bir kabinde kullanılırsa, kabinin çevresindeki ısı ile mücadele etmek için klima kullanılması önerilir.1769-PA2 kompakt I / O genişleme güç kaynağı, anormal hat geçişlerine ve kısa devre akımlarına karşı koruma sağlayan bir sigorta ile birlikte gelir1769-PA2 modülü, 120 ila 240 volt AC giriş gücüyle 47 ile 63 Hertz arasında bir frekansta çalışır.Gemiyi kolaylaştırmak..
