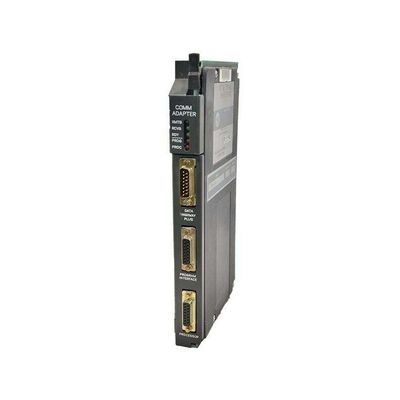

1785-L60LD İşlemci PLC 5 Serisi 12 röle çıkışlı denetleyici

Açıklama: 1785-L60L işlemci, bir işlemci ve programlanabilir denetleyicidir. PLC 5 serisi denetleyicilerin bir parçası olarak tasarlanmış ve üretilmiştir. 1785-L60L işlemci ve programlanabilir denetleyici, 1785-ME16, 1785-ME32, 1785-ME64 ve 1785-M100 bellek modülleri gibi farklı bellek modülleriyle çalışabilir. Maksimum kullanıcı bellek kapasitesi 64K kelimedir. 1785-L60L işlemci ve programlanabilir denetleyici, çalışma modunda, uzaktan modda veya program modunda çalışabilir.

1785-L60L, PLC-5 denetleyici serisinin bir üyesidir. Bu programlanabilir denetleyici, PLC-5 serisine dayalı herhangi bir kontrol sisteminin merkezi bir parçası olarak işlev görebilir. 1785-L60L, farklı iletişim arayüzlerindeki yerel, genişletilmiş ve uzak G/Ç modüllerini birbirine bağlayan ve kontrol sisteminin omurgası olarak hareket eden merkezi noktadır. 1785-L60L denetleyicisinde Kanal 1A, Kanal 1B ve Kanal 2 olarak işaretlenmiş üç entegre iletişim arayüzü bulunur. Kanal 1A ve Kanal 1B, uzak G/Ç tarayıcıları, uzak G/Ç adaptörleri veya DH+ iletişim arayüzleri olarak işlev görebilir. 1785-L60L'deki üçüncü iletişim arayüzü olan Kanal 2, genişletilmiş-yerel G/Ç bağlantı noktasıdır. 1785-L60L denetleyicisinin ön panelinde Kanal 0 olarak işaretlenmiş 25 pinli bir konektörü bulunur. Kanal 0, ASCII ve DF1 tam çift yönlü ve yarı çift yönlü ana protokollerin yanı sıra yarı çift yönlü ana bilgisayar protokollerini destekleyen optik olarak izole edilmiş bir EIA RS232C bağlantı noktasıdır. Kanal 0'da iletişim arayüzünün durumunu gösteren yeşil bir ışık bulunur. Ek olarak, Kanal 1A olarak işaretlenmiş ve Kanal 1A'ya paralel bir DH+ programlama terminali bağlantısı olan bir adet 8 pinli mini DIN konektörü bulunur. Ön panelin alt kısmında iki adet üç pinli konektör bulunur. Bu konektörler Kanal 1A ve Kanal 1B içindir ve bu iki iletişim bağlantı noktası uzak G/Ç tarayıcıları, uzak G/Ç adaptörleri veya DH+ iletişim bağlantı noktaları olarak işlev görebilir. 1785-L60L'nin ön panelinde, genişletilmiş yerel G/Ç bağlantısı için olan Kanal 2 olarak işaretlenmiş özel bir konektör bulunur.

Uzak G/Ç Tarayıcı Modu, denetleyici ile uzak G/Ç aygıtı arasındaki G/Ç bilgilerini okur ve yazar. G/Ç tarayıcısı olarak kullanıldığında, 1785-L60L, Adaptör Modundaki diğer denetleyiciler ve diğer uzak G/Ç adaptörleri için bir denetleyici denetleyicisidir. Kanal 1A veya Kanal 1B bir uzak G/Ç adaptörü olarak yapılandırıldığında, 1785-L60L denetleyicisi, uzak bir G/Ç bağlantısı aracılığıyla denetleyici denetleyicisiyle iletişim kurarken denetleyici yerleşik G/Ç'yi yönetir. 1785-L60L'deki Kanal 1A veya 1B'de bir DH+ bağlantısı yapılandırılabilir. DH+ iletişimi, diğer PLC-5 denetleyicileri veya kontrol sisteminin diğer üst düzey bileşenleriyle bir eşler arası ağ oluşturmak için kullanılır. 1785-L60L denetleyicisinin programlanması da bir DH+ bağlantısı aracılığıyla yapılabilir. Bir DH+ bağlantısı kullanarak, birden fazla denetleyici aynı anda programlanabilir. Bir DH+ bağlantısı için maksimum kablo uzunluğu iletim hızına bağlıdır. Bağlantıdaki tüm aygıtların aynı hızda iletişim kuracak şekilde yapılandırılmış olması önemlidir. Bu uzunluk, saniyede 57,6 kilobit hızından 3048 m'den, saniyede 230,4 kilobit hızından 762 m'ye kadar değişir. Tek bir şasiye sığandan daha fazla G/Ç gerektiğinde genişletilmiş yerel G/Ç bağlantısı kullanışlıdır, ancak uzak G/Ç bağlantısının sağlayabileceğinden daha yüksek hız gerektirir. 1785-L60L ve uzak G/Ç şasisine takılı genişletilmiş yerel G/Ç adaptörü (1771-ALX), G/Ç bağlantı kablosuyla birbirine bağlanarak bir genişletilmiş-yerel G/Ç bağlantısı oluşturur. Genişletilmiş yerel G/Ç bağlantısı 100 fit kablo ile sınırlıdır. G/Ç şasisi denetleyiciden daha uzakta olmalıdır, uzak G/Ç bağlantısını kullanın. Genişletilmiş yerel G/Ç bağlantısı, 1785-L60L denetleyicisinin maksimum 16 genişletilmiş G/Ç şasisini taramasını sağlayan paralel bir bağlantıdır. Genişletilmiş - yerel G/Ç'de raf başına tarama süresi 0,5 ms'dir. 1785-L60L, kullanıcı arayüzünü kolaylaştırmak için ön panelde çeşitli göstergelere sahiptir. Göstergeler çeşitli denetleyici durumlarını görüntüler. BATT olarak işaretlenmiş gösterge pil durumunu görüntüler. PROC göstergesi mevcut denetleyici modunu gösterir. Örneğin, denetleyici ÇALIŞMA Modundayken yeşil, bir sorun olduğunda kırmızı yanar. FORCE göstergesi G/Ç zorlamaları etkinleştirildiğinde kehribar rengindedir. COMM göstergesi Kanal 0 iletişim durumuna bağlıdır. İletişim Kanalları 1A ve 1B'nin her ikisi de özel durum göstergelerine sahiptir. Genişletilmiş - yerel G/Ç bağlantısı için kullanılan Kanal 2'nin özel bir durum göstergesi vardır.
