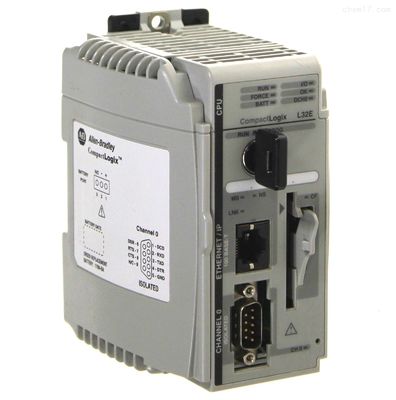

1769-L32E CompactLogix 750KB Enet Kontrolör Modülü

The CompactLogix modular controller with part number 1769-L32E is a Programmable automation controller (PAC) manufactured by. The CompactLogix modular controller with part number 1769-L32E is a Programmable automation controller (PAC) manufactured by.The controller is commonly used in machine control and medium process applications (Kontrolleyicisi genellikle makine kontrolü ve orta süreç uygulamalarında kullanılır)Kontrolörde entegre RS232 ve Ethernet iletişim portu var.

RS232 arayüzünün varsayılan yapılandırması DF1 full duplex, 19.2 Kbps, no parity, station address 0, no handshake, BCC error detection, automatic detection of embedded response, 8 data bits,ve 1 stop bit. Bu varsayılan yapılandırma, cihazla ilk iletişim kurmak için manuel olarak yapılandırılabilir.autoconfiguration can be used to automatically detect communication Settings İletişim ayarlarını otomatik olarak tespit etmek için kullanılabilir. RS232 portu, üretim süreçlerinde yaygın olarak kullanılan barkodlu aletleri bağlamak için ASCII protokolü arayüzü olarak da yapılandırılabilir.

Ethernet iletişimi, BOOTP-DHCP kullanılarak veya RS232 arayüzü üzerinden indirilerek yapılabilen ilk yapılandırmayı gerektirir.an Ethernet cable is required to connect the controller to the BOOTP host (Yöneticiyi BOOTP barınağına bağlamak için bir Ethernet kablosu gereklidir).

1769-L32E kompakt Logix kontrolörü, benzersiz, kompakt ve maliyetli bir paketle geliyor.Cihaza 1747-CP3 veya 1756-CP3 kablosu veya Ethernet kablosu ile bağlanabilir.750 KB'lik bir kullanıcı belleği var ve CompactFlash kartlarıyla genişletilebilir, model numarası 1784-CF128.

1769-L32E'nin değişken bir bataryası var.The controller supports the installation of up to sixteen (16) compact I/O modules with up to three 1/O groups connected via two expansion cables Kontrolör, iki genişleme kablosuyla bağlı üç 1/O grubuna kadar on altı (16) kompakt I/O modülünün kurulmasını destekliyorThe 1769-L32E has a (5 volt) DC current of 850 mA and a heat dissipation of up to 6.5 Watts. The 1769-L32E can be easily installed using DIN mounting or panel mounting methods. 1769-L32E'nin 850 mA'lık (5 volt) DC akımı ve 6.5 watt'a kadar ısı dağılımı vardır.The DIN bracket has an operating impact rating of 30 G and a non-operating impact rating of 50 G. DIN bracket 30 G'nin işletim etkisi derecesine ve 50 G'in işletim etkisi derecesine sahiptir., panelin operasyon modunda 30 G ve operasyon dışı modda 50 G'lik bir etki derecesine sahip.

1769-L32E denetleyici, işletim modunda 5 G titreşim derecesine sahiptir.The 1769-L32E has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) 1769-L32E'nin işletim sıcaklığı 0 ila 60 derece Selsiyüs arasında., bir depolama sıcaklığı aralığı -40 ila 85 derece Selçüs (-40 ila 185 derece Fahrenheit), ve 0 ila 95%'lik bir non-kondensing göreceli nem aralığı.The Logix controller has a set of certified emissions (CISPA11) rating and has a unique open housing. Logix kontrolörü bir dizi sertifikalı emisyon (CISPA11) derecesine sahiptir ve benzersiz bir açık konuma sahiptir.. The recommended line size for stranded lines is between 22 and 16 AWG, while solid lines should be rated between 22 and 14 AWG.. The recommended line size for stranded lines is between 22 and 16 AWG.The module weighs about 2 pounds when shipped and measures 8x8x 5 inches The module weighs about 2 pounds when shipped and measures 8x8x5 inches The module weighs about 2 pounds when shipped and measures 8x8x5 inches The module weighs about 2 pounds when shipped and measures 8x8x5 inches The module weighs about 2 pounds when shipped and measures 8x8x5 inches.

The CompactLogix 1769 series serves as a migration platform for the legacy PLC series, PLC5 and SLC500. A variety of CompactLogix 1769 products, including the 1769-L32E,Önceki işlemci yeteneklerinin korunup geliştirilmesini sağlamak.
The 1769-L32E processor can fit up to sixteen (16) compact I/O modules. It also supports extensions by adding up to three (3) /O extension libraries. 1769-L32E işlemcisi on altı (16) kompakt I/O modülüne kadar yerleştirebilir.The controller has an integrated memory of 750 kilobytes and can be coupled to non-volatile memory by installing a 1784-CF64 or 1784-CF128 CompactFlash card. Kontrolörün 750 kilobyte'lik entegre hafızası var ve 1784-CF64 veya 1784-CF128 CompactFlash kartını yükleyerek volatile olmayan hafıza ile eşleştirilebilir.. The controller uses 1769-BA to reserve user memory. Full battery discharge avoid, as this may wipe out user memory, including user programs. Bu tür olayları önlemek için non-volatile memory kullanın.
