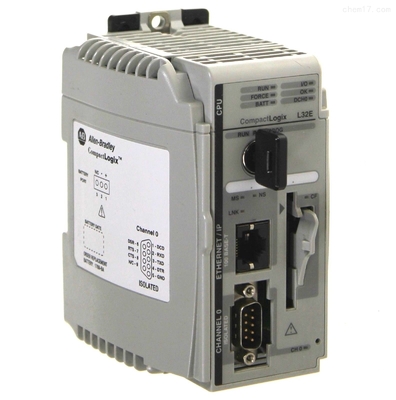

1769-L32E ALLEN BRADLEY CompactLogix 750KB Enet Kontrolör Modülü

Parça numarası 1769-L32E olan CompactLogix modüler denetleyicisi, Allen-Bradley tarafından üretilen Programlanabilir Otomasyon Denetleyicisidir.Kontrolör genellikle makine kontrolü ve orta süreç uygulamalarında kullanılır.Kontrolörün entegre RS232 ve Ethernet iletişim bağlantısı vardır.

RS232 arabiriminin varsayılan yapılandırması DF1 tam dupleks, 19.2 Kbps, hiç eşitlik, istasyon adresi 0, hiç el sıkışması, BCC hata tespiti, yerleşik yanıtın otomatik tespiti, 8 veri biti,ve 1 durak bitBu varsayılan yapılandırma, cihazla ilk iletişim kurmak için elle yapılandırılabilir.Otomatik yapılandırma iletişim ayarlarını otomatik olarak tespit etmek için kullanılabilirRS232 portu, üretim süreçlerinde yaygın olarak kullanılan barkod cihazlarını bağlamak için ASCII protokolü arayüzü olarak da yapılandırılabilir.

Ethernet iletişimi, BOOTP-DHCP kullanılarak veya RS232 arayüzü üzerinden indirilerek yapılabilen ilk yapılandırmayı gerektirir.Bir Ethernet kablosu, denetleyiciyi BOOTP makinesine bağlamak için gereklidir..

Allen-Bradley 1769-L32E kompakt Logix kontrolörü benzersiz, kompakt ve uygun maliyetli bir pakette gelir.Bir 1747-CP3 veya 1756-CP3 kablosu veya bir Ethernet kablosu aracılığıyla cihazla bağlanabilir750 KB'lik entegre kullanıcı belleğine sahiptir ve CompactFlash kartları ile genişletilebilir, model numarası 1784-CF128.

1769-L32E, ilgili parça numarası 1769-BA olan değiştirilebilir bir pil içerir.Denetleyici, iki genişleme kablosuyla birbirine bağlı üç 1/O grubu ile on altı (16) kompakt I / O modülünün kurulmasını destekler.. 1769-L32E, 850 mA'lık (5 volt) DC akımına ve 6,5 Watt'a kadar ısı dağılımına sahiptir. 1769-L32E, DIN montajı veya panel montaj yöntemleri kullanarak kolayca kurulabilir.DIN desteği 30 G çalışma çarpma derecesine ve 50 G çalışma olmayan çarpma derecesine sahiptir., panelin çalışma modunda 30 G ve çalışma modunda 50 G çarpma derecesi vardır.

1769-L32E denetleyicisi, çalışma modunda 5 G titreşim derecesine sahiptir.1769-L32E'nin çalışma sıcaklığı 0 ila 60 santigrat derecedir, depolama sıcaklığı aralığı -40 ila 85 derece Celcius (-40 ila 185 derece Fahrenheit) ve yoğunlaşmayan göreceli nem aralığı 0 ila 95% arasındadır.Logix denetleyicisi sertifikalı emisyonlar (CISPA11) derecesine sahiptir ve benzersiz bir açık kabına sahiptirÇapraz hatlar için önerilen hat boyutu 22 ile 16 AWG arasında, katı hatlar ise 22 ile 14 AWG arasında olmalıdır.Modül nakliye edildiğinde yaklaşık 2 kilo ağırlığında ve 8x8x5 inç ölçümünde..

CompactLogix 1769 serisi, eski Allen Bradley PLC serisi, PLC5 ve SLC500 için bir göç platformu olarak hizmet eder.Daha önceki işlemcinin yeteneklerinin korunup geliştirilmesini sağlamak.
1769-L32E işlemcisi on altı (16) kompakt I / O modülüne kadar sığar. Ayrıca üç (3) / O uzantı kütüphanesi ekleyerek uzantıları destekler.Denetleyici 750 kilobyte'lik entegre bir belleğe sahiptir ve 1784-CF64 veya 1784-CF128 CompactFlash kartını yükleyerek uçucu olmayan belleğe bağlanabilirKontrolör, kullanıcı belleğini rezerve etmek için 1769-BA kullanır. Bu, kullanıcı programları da dahil olmak üzere kullanıcı belleğini silip atabileceği için pilin tam boşaltılmasından kaçının. Bu tür olayları önlemek için uçucu olmayan belleği kullanın.
