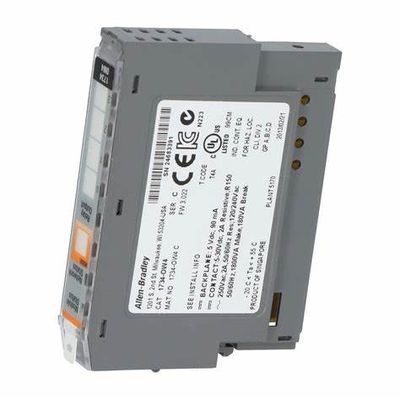

1734-OW4 Dört (4) tek kutupla ayrık çıkış modülü

1734-OW4, DÖRT (4) Tek Kutuplu, Tek Atımlı (SPST) Normalde Açık (N.O.) kontaklara sahip bir diskret çıkış modülüdür. Bu kontak çıkışları gerilimsiz kontaklardır ve 5-30 VDC; 120 VAC ve 250 VAC gerilimlerle çalışmayı destekler. Kompakt ve küçük bir tasarıma sahiptir, dağıtılmış G/Ç mimarisini uygulamak için idealdir ve DIN raya montajı destekler ve sinyal kablolaması için uygun bir terminal tabanıyla birleşir. 1734-TB, 1734-TBS, 1734-TOP veya 1734-TOPS gibi uygun tabanlarla giriş gücü.

1734-OW4 kontak çıkışları, 30 m? başlangıç kontak direncine sahip, AÇIK'tan KAPALI'ya 26 ms'lik bir sinyal geçiş gecikmesi sergiler. Bu cihazı çalıştırmak için 80 mA POINTBus akımı tahsis edilmelidir, modülün güç kaybı 0,5 W ve Termal Dağılımı 1,7 BTU/Saat'tir.

1734-OW4, Ethernet, ControlNet ve ProfiBus adaptörleri gibi mevcut POINT G/Ç iletişim adaptörlerini destekler. Bu adaptörler, 1734-OW4'ün ControlLogix ve CompactLogix gibi ortak denetleyicilerden komut almasını ve otomasyon dizisini uygulamasını sağlar. Ek olarak, gerekli G/Ç'yi elde etmek için diğer POINT G/Ç modülleriyle karıştırılabilir.

1734-OW4'ün çalışma sıcaklığı gereksinimi -20...55 derece C (-4...131 derece F) ve çalışma dışı sıcaklığı -40...85 derece C (-40...185 derece F) olup, bağıl nem %5-95, yoğuşmasızdır.

1734-OW4 POINT G/Ç 4 Röle Çıkış Modülü, AÇIK'tan KAPALI'ya 20 ms çıkış gecikme süresine sahip 4 açık elektromekanik röle çıkışına sahip elektronik bir modüldür. 240V AC'de 1,2 mA maksimum KAPALI Durum kaçak akımına sahiptir. 1734-OW4, 30m? kontak direncine, 1,7 BTU/saat eşdeğer termal dağılıma sahip 0,5W güç kaybına sahiptir. POINT BUS akımı 80mA olup, 5V DC arka panel gücüne sahiptir ve 4 adet 1734 taban terminal modülünden herhangi birine monte edilebilir.

1734-OW4, taban bloğu tarafından belirlenen terminal tabanı vidaları kullanılarak bir DIN raya monte edilir. 120-240V AC'de 2A kontak derecesine ve 2550V DC'de 60 saniye boyunca alan ve sistem ile kontak setleri arasında test edilen 250V izolasyon gerilimine sahiptir. 1734-OW4, 3 saniyede 1 işlem maksimum anahtarlama frekansına sahiptir ve yüke bağlıdır, 100.000 döngülük yüke bağlı elektriksel kontak ömrü beklentisine sahiptir. T4 ve T4A sıcaklık kodu ile belirlenmiştir ve modül açık tip bir muhafaza tipine sahiptir. 0,25-2,5 mm2 (22-14 AWG) katı ve telli bakır tel için 85 derece C dereceli tek AÇIK sinyal teli kategorisine sahiptir. 1734-OW4, %5-95 yoğuşmasız nemde -20 ila 55 derece C (-4 ila 131 derece F) arasında bir çalışma sıcaklığına sahiptir. 30G operasyonel şok derecesine ve 5G (10-500Hz) titreşime sahiptir. Her 1734-OW4 Dijital Kontak Modülü'nün çıkışı 2A'da 240VDC RMS olarak derecelendirilmiştir ve akım yüke bağlıdır. 4 adet N.O. röle çıkışına ve 80 miliamper POINTBus akımına, maksimum 0,5 Watt güç kaybına sahiptir.
