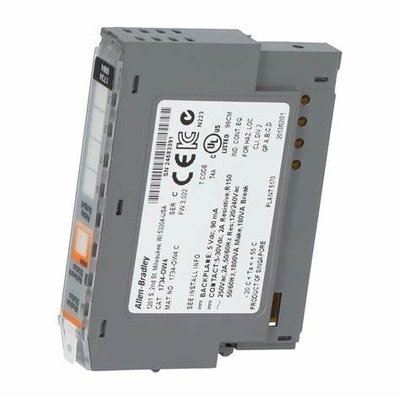

1734-OW4 ALLEN BRADLEY Dört (4) tek kutupla ayrık çıkış modülü

Allen-Bradley 1734-OW4 bir POINT O / I modülüdür. Bu modül dört (4) Tek Kutuplu, Tek Atış (SPST) Normal Açık (NO) bağlantıları olan ayrık bir çıkış modülüdür.Bu iletişim çıkışları, 5-30 VDC ile çalışan gerilimsiz bağlantılar ve desteklerdir.120 VAC ve 250 VAC gerilimleri. ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP veya 1734-TOPS.

1734-OW4 temas çıkışları, başlangıçta 30 m'lik temas direnciyle 26 ms'lik bir sinyal geçiş gecikmesi göstermektedir.Modülün güç dağılımı 0 iken 80 mA POINTBus akımı ile tahsis edilmelidir..5 W ve 1,7 BTU/saat ısı dağılımı.

1734-OW4, Ethernet, ControlNet ve ProfiBus adaptörleri gibi mevcut herhangi bir POINT I/O iletişim adaptörünü destekler.Bu adaptörler, 1734-OW4'ün ControlLogix ve CompactLogix gibi ortak denetleyicilerden komut almasını ve otomasyon dizisini uygulamasını sağlar.Ek olarak, gerekli I/O'yu elde etmek için diğer herhangi bir nokta I/O modülü ile karıştırılabilir.

1734-OW4'ün çalışma sıcaklığı -20...55 derece C (-4...131 derece F) ve çalışma dışı sıcaklığı -40...85 derece C (-40...185 derece F), göreceli nem ise 5-95%'dir.yoğunlaşmayan.

Allen-Bradley 1734-OW4 POINT I/O 4 Relay Output Modülü, Açık'tan Kapalı'ya 20ms çıkış gecikme süresi ile 4 açık elektromekanik röle çıkışına sahip bir elektronik modüldür.OFF-State maksimum sızıntı akımı 1.2 mA @ 240V AC bir kanama direnci üzerinden. 1734-OW4 30m? bir temas direnci ile 0.5W güç dağılımı ile 1.7 BTU / saat eşdeğer ısı dağılımı ile.POINT BUS akımı 80mA ve 5V DC'nin arka plan gücü., ve 4 1734 temel terminal modülünün herhangi birine monte edilebilir.

1734-OW4, taban bloğunun belirlediği terminal taban vidalarını kullanarak bir DIN rayına monte edilmiştir.ve alan ve sistem arasında ve bağlantı setleri arasında 2550V DC'de 60s boyunca test edilen 250V'lik bir izolasyon voltajı1734-OW4, 3 saniyede 1 işlemin maksimum anahtarlama frekansına sahiptir ve 100.000 döngü yük bağlı elektrikli temas ömrü ile yük bağımlıdır.T4 ve T4A sıcaklık kodları ile tanımlanmıştır., ve modülün açık stilli bir kablo tipi vardır. 85 ° C'de değerlendirilen 0.25-2.5 mm2 (22-14 AWG) katı ve ipli bakır tel ile tek bir ON sinyal tel kategorisine sahiptir.1734-OW4'ün çalışma sıcaklığı -20 ve 55 derece arasında.. C (-4 ve 131 derece F) 5-95% yoğunlaşmayan nemde. 30G'lik bir operasyon şok derecesine ve 5G'lik bir titreşimde (10-500Hz) sahiptir.Her 1734-OW4 Dijital İletişim Modülü'nün çıkışı 2A'da 240VDC RMS olarak değerlendirilir ve akım yük bağlıdır.4 NO röle çıkışına ve maksimum güç dağılımı 0.5 Watt ile 80 milliampere sahip bir POINTBus akımına sahiptir.
