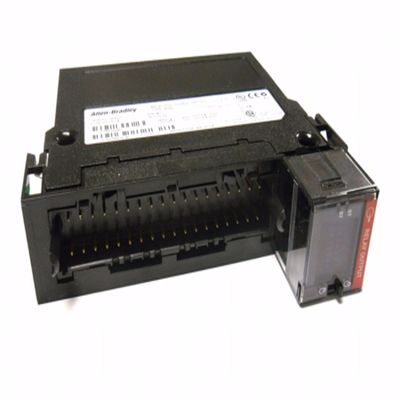

1746-NI8 Analog Tek-slot G/Ç Modülü SLC 500 İçin

1746-NI8, SLC 500 sistemi için analog tek yuvalı bir G/Ç modülüdür. Hızlı analog sinyal dönüşümü ve yüksek doğruluk gerektiren zaman açısından hassas uygulamalar için uygundur. 1746-NI8 modülü, izole edilmiş bir arka panele sahip 8 Kanallı bir girişe sahiptir. Arka panel akım tüketimi sırasıyla 5 Volt DC ve 24 Volt DC'de 200mA ve 100mA'dır. 5 Volt DC'de maksimum 1 Watt ve 24 Volt DC'de 2,4 Watt arka panel güç tüketimine sahiptir. 1746-NI8, SLC 500 G/Ç şasisinin 0. Yuvası hariç herhangi bir G/Ç yuvasına takılabilir. Giriş sinyali verileri, ardışık yaklaştırma dönüşümü yoluyla dijital verilere dönüştürülür. 1746-NI8 modülü, giriş filtrelemesi için alçak geçiren dijital filtreli programlanabilir filtre frekansları kullanır. Sürekli otomatik kalibrasyon gerçekleştirir ve 60 saniye boyunca test edilmiş 750 Volt DC ve 530 Volt AC izolasyon voltajına sahiptir. -10 ila 10 Volt arasında değişen ortak mod voltajına ve herhangi iki terminal arasında maksimum 15 Volt'a sahiptir.

1746-NI8 modülü, 18 konumlu çıkarılabilir bir terminal bloğu ile birlikte gelir. Kablolama için Belden 8761 veya benzeri bir kablo, terminal başına bir veya iki adet 14 AWG tel ile kullanılmalıdır. Kablonun voltaj kaynağında maksimum 40 Ohm ve akım kaynağında 250 Ohm döngü empedansı vardır. Sorun giderme ve teşhis için 9 adet yeşil LED durum göstergesi bulunur. 8 kanalın her birinde giriş durumunu görüntülemek için bir gösterge ve modül durumunu görüntülemek için birer tane bulunur. 1746-NI8, Bölüm 2 tehlikeli ortam standardına ve 0 ila 60 derece Celsius çalışma sıcaklığına sahiptir.

1746-NI8, SLC 500 Sabit veya modüler donanım tarzı denetleyicilerle kullanıma uygun Sekiz (8) kanallı analog giriş modülüne sahiptir. Bu modül, ayrı ayrı seçilebilir voltaj veya akım giriş kanallarına sahiptir. Mevcut seçilebilir giriş sinyalleri arasında Voltaj için 10V dc, 1–5V dc, 0–5V dc, 0–10V dc ve Akım için 0–20 mA, 4–20 mA, +/-20 mA bulunur.

Giriş sinyalleri Mühendislik Birimleri, PID için Ölçeklenmiş, Oransal Sayımlar (–32.768 ila +32.767 aralığı), Kullanıcı Tanımlı Aralık için Ölçeklenmiş Oransal Sayımlar (Yalnızca Sınıf 3) ve 1746-NI4 Verileri olarak temsil edilebilir.

Bu Sekiz (8) kanallı modül, SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 ve SLC 5/05 işlemcileriyle kullanıma uygundur. SLC 5/01 yalnızca sınıf 1 olarak çalışabilirken, SLC 5/02, 5/03, 5/04 Sınıf 1 ve Sınıf 3 operasyonları için yapılandırılabilir. Her modülün kanalları tek uçlu veya diferansiyel giriş olarak kablolandırılabilir.

Bu modül, giriş sinyallerine bağlantı ve yeniden kablolamaya gerek kalmadan modülün kolay değiştirilmesi için çıkarılabilir bir terminal bloğuna sahiptir. Giriş sinyali türü seçimi, yerleşik DIP anahtarları kullanılarak yapılır.
