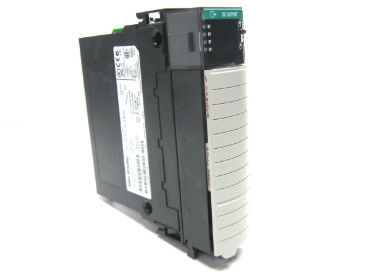

1769-OF4CIA A-B Kompakt G/Ç modülü stokta

Parça numarası 1769-OF4CIA olan Kompakt G/Ç modülü, dört (4) diferansiyel, ayrı ayrı izole edilmiş kanala sahip analog çıkış modülüdür. Bu modül, sırasıyla 0-21 mA ve 3.2-21 mA'lik tam analog akım aralığı ile 0-20mA ve 4-20 mA çıkış akımı sinyaline sahiptir. Bu modül, 1769 Kompakt G/Ç sistemine aittir ve MicroLogix 1500 ve CompactLogix kontrolcüsü ile uyumlu olacak şekilde tasarlanmıştır. Bu modül, parça numarası 1769-OF4CIA olan DeviceNet iletişim adaptörü veya parça numarası 1769-AENTR olan Ethernet İletişim adaptörü kullanılarak uzak bir G/Ç şasisine de monte edilebilir.
Öncelikli olarak, analog çıkış modülleri, birden çok kontrol noktasını uygulamak için Son Kontrol Elemanlarını (FCE) veya aktüatörleri sürmek için kullanılır. Mevcut veri formatları Ham / Orantılı veri, Mühendislik birimi, PID için ölçeklenmiş ve Tam aralığın yüzdesi şeklindedir. Yapılandırılabilir kanal parametreleri arasında çıkış aralığı seçimi, modül engelleme, modül açıklaması ve yuva ataması bulunur. Modül, her kurulum örneği için kanal adreslerini, mod mod bitlerini, mod durumunu ve diğer çalışma zamanı parametrelerini içeren benzersiz bir veri tablosu oluşturur.

Bu modül düşük bakım gerektiren bir modüldür. Modül her güç döngüsünde modül tarafından gerçekleştirilen otomatik kalibrasyona sahiptir. Ek olarak, her güç döngüsünde kendi kendine test gerçekleştirilir. Modül kendi kendine teste girdiğinde, modül yanıt vermez. Otomatik olarak aktif çalışmaya girecek, yeni değerler tanımlanan sınırları aşmasını önlemek için yüksek ve düşük sınırlama ayarlarına karşı aktif olarak karşılaştırılacaktır.

1769-OF4CIA, tarafından üretilen CompactLogix serisi altında sınıflandırılan Dört (4) kanallı analog akım izoleli çıkış modülüdür. 1769-OF4CI, 16 bit çözünürlüğe sahiptir ve Belden 8761 korumalı kompakt analog modül kablosunu destekler. 1769-OF4CIA, 5 Volt DC 165 mA veri yolu akımı ile 330 µV/bit 0 ila 20mA özelliğine sahiptir. Bu ünite ayrıca 2.0 Watt ısı dağılımına sahiptir. 110 milisaniyelik bir dönüşüm hızına ve 2.9 milisaniyeden büyük bir sınırlı voltaj/akım oranına sahiptir. Modül, 0 ila 500 Ohm'luk bir dirençli yüke sahiptir ve 0.1 mH olarak derecelendirilmiş bir çıkış endüktif yüke sahiptir. 1769-OF4CIA, entegre devreleri veya yarı iletkenleri hasar verebilecek statik deşarj ile birlikte gelir. Bu nedenle, üniteye dokunurken, statik potansiyeli boşaltmak için topraklanmış bir nesneye dokunun. Veri yolu konektörüne veya konektör pinlerine dokunmaktan kaçının ve varsa statik güvenli bir iş istasyonu kullanın. Kullanılmadığı zaman, 1769-OF4CI statik koruyucu kutuda saklanmalıdır.
1769-OF4CIA, +/-0.35% doğruluğa ve sıcaklığa göre +/-0.0058% FS/derece Santigrat doğruluk sapmasına sahiptir. 1769-OF4CIA, +/-0.05% doğrusal olmayan ve +/-0.005% tekrarlanabilirlik özelliklerine sahiptir. Belirtilen bir saha kalibrasyonu olmadan gelir ve yaklaşık +/-0.55% modül hata sınırına ve 1 MOhm'dan az derecelendirilmiş bir çıkış empedansına sahiptir. Ünite ayrıca açık ve kısa devre koruması ile çıkış aşırı voltaj korumasına sahiptir. Yaklaşık 21 mA'lik maksimum kısa devre akımında tam operasyonel yeteneğini sürdürme yeteneğine sahiptir. 1769-OF4CIA kompakt akım çıkış modülü, 118 x 35 x 87 milimetre (4.65 x 1.38 x 3.43 inç) boyutlarına ve 270 gram (0.60 pound) ağırlığa sahiptir.
