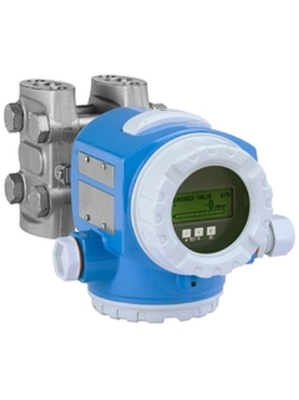

PMD75-ACA7FB3DAAU Farklı basınç Deltabar PMD75 FKM Viton Mühürü

PMD75-ACA7FB3DAAU Basınç Diferansiyeli Deltabar PMD75

Onay: Tehlikeli olmayan bir alan
Çıkış; Çalışma: C 4-20mA HART; içeride
Koruma; Kapak Sıfırlama; Kablo Girişi: A T14 Alu IP66/67 NEMA6P; EPDM; M20 bez, T14 = yan kapak (Ex d > M20 ipliği)
Nominal Aralık; Hücre Malzemesi; PN: 7F 500mbar/50kPa/7.5psi; 316L; 160bar/ 16MPa/2400psi
Kalibrasyon; Birim: B **Kustomlaştırılmış; ek özelliklere bakın.
Membran malzemesi: 3 Monel
Süreç Bağlantısı: D NPT1/4-18 IEC61518 UNF7/16-20, 316L 2 valf dahil, 316L
FKM Viton
Ek Seçenek 1: A Seçilmedi
Ek seçenek 2: U Montaj desteği, duvar/boru, 316L, ağır kullanım tasarımı
Ayrıntılar:Aşağı aralığın değeri: -10 mbar
Yukarı aralığın değeri: 300 mbar
Ölçüm özellikleri: doğrusal
4mA (yalnızca HART): sıfır
Ekran 20mA (yalnızca HART): sıfır
Ekran birimi: sıfır

Bir bakışta özellikleri
Doğruluk
Standart: % 0,05.
Platin:% 0.03'e kadar
Maks. ölçüm hatası
0,075%
"PLATINUM" 0,05%
Süreç sıcaklığı
-40 °C...85 °C
(-40 ° F...185 ° F)
Orta sıcaklık aralığı
Basınç borularından gelen sıcaklık eğimi
Basınç ölçüm aralığı
10 mbar... 250 bar.
(0,15 psi...3750 psi)
Süreç basıncı / maksimum aşırı basınç sınırı
420 bar (6300 psi)
Temel ıslatılmış parçalar
C276 alaşımı
316L
Monel
Tantalum
Maks. ölçüm mesafesi
400 m (1.312 ft) H2O
Maks. işlem basıncı
En fazla 420 bar
(max. 6091 psi)
Malzeme işlem zarı
316L, AlloyC,
Tantal,
Altın-rodyum
Ölçme hücresi
10 mbar... 250 bar.
(0,15 psi...3750 psi)

Uygulama alanı
Piezoresistif sensörlü ve kaynaklı metal membranlı Deltabar PMD75 diferansiyel basınç verici, sıvılar, buharlar ve gazlarda sürekli ölçüm için tüm endüstrilerde kullanılır.3 tuşlu işletim basit ve güvenilir işlemeye ve çalışmaya olanak tanırEntegre HistoROM veri modülü, süreç ve cihaz parametrelerinin kolay yönetilmesini sağlar.
Sıvılarda seviye, hacim veya kütle ölçümü, farklı basınç izleme ve gazlar, buharlar ve sıvılarda birincil elementlerle birlikte akış ölçümü (hacim veya kütle akışı) için.

• Süreç bağlantıları: iplikler
• Süreç sıcaklığı: -40 ila +85°C (-40 ila +185°F)
• Ölçüm aralıkları: 0.25mbar ile 40bar arasında (0.0036 ile 600psi arasında)
• Doğruluk: ±0,05%, "Platinum" ±0,035% (iletilmez)
• Uluslararası patlama koruma sertifikaları, aşırı doldurma önleme WHG, SIL, hijyenik onaylar, deniz onayları

Faydaları

• En iyi doğruluk, yeniden üretilebilirlik ve uzun vadeli istikrar
• IEC 61508'e göre sertifikalandırılmış SIL2/3'e kadar kapasiteye sahip gaz sıkı besleme sayesinde en yüksek güvenlik
• Yerel ekran üzerinden kolay menü yönlendirmesi, HART, PROFIBUS PA, FOUNDATION Fieldbus ile 4 ila 20mA
• HistoROM veri yönetimi kavramı, hızlı ve kolay bir şekilde devreye girme, bakım ve teşhis için
• Sensör, ekran veya elektronik cihazların kolayca değiştirilmesi için modüler konseptle maliyet tasarrufu
• 420bar / 42MPa / 6300psi'ye kadar aşırı yükle dayanıklı, fonksiyon kontrolü
• Kesintisiz ve bağımsız sistem entegrasyonu (HART/PA/FF)
