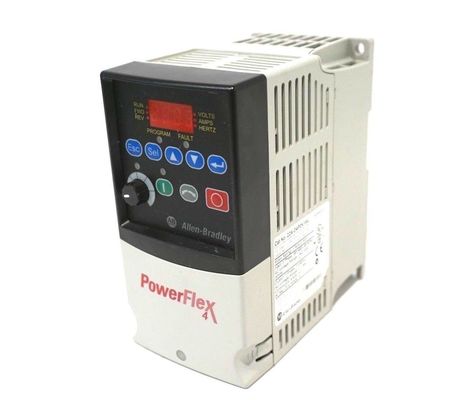

PowerFlex 4 Değişken Frekanslı Sürücü 22A-D4P0N104

Voltaj Toleransı:
Frekans Toleransı:
Yer değiştirme gücü faktörü:
En yüksek kısa devre oranı:

120V, 200...240V, 380...480V, 460...600V: ±10%
48...63 Hz.
0.98 tüm hız aralığında
100,000 Amper simetrik

Dijital
SRC (kaynak) Modu:
SNK (Sink) Modu:
Analog
4...20 mA Analog:
0...10V DC Analog:
Dış Kap:

Giriş akımı = 6 mA
18...24V = Açık, 0...6V = Kapalı
0...6V = Açık, 18...24V = Kapalı
250 ohm giriş impedansı
100k ohm giriş impedansı
1... 10k ohm, en az 2 watt

Kontrol Çıktısı Programlanabilir
Çıkışlar
(C şeklinde röle)

Direnç derecesi
Opto çıkışları:
Analog çıkışlar:
İndüktif derecelendirme
Opto çıkışları:
Analog çıkışlar:

3.0A 30V DC, 3.0A 125V AC, 3.0A 240V AC
30V DC, 50 mA
10 bit, 0...10V, en az 1k ohm
0.5A 30V DC, 0.5A 125V AC, 0.5A 240V AC
İndüktif olmayan
10 bit, 4...20 mA, en fazla 525 ohm

Önerilen sigorta tipi:
Önerilen devre kesici:

UL J Sınıfı, CC, T veya BS88 Tipi; 600V (550V) veya eşdeğer.
HMCP devre kesici veya eşdeğer.


Motor Koruması:
Aşırı akım:
Kontrol sürüşü:
Kusursuz Güç Yolculuğu:

I2 t Aşırı yük koruması, 60 saniye için% 150 ve 3 saniye için% 200 (sınıf 10 koruması sağlar)
Donanım sınırının %200'ü, anlık hatanın %300'ü.
Minimum sürüş süresi 0.5 saniye. Tipik değer 2 saniye.
100 milisaniye


İç fren IGBT'leri tüm değerlendirmelere dahil.

Yükseklik:
Depolama sıcaklığı:
Atmosfer:
Nitelikli Nem:
Şok (çalışma):
Titreşim (çalışma):

En fazla 1000 m (3300 ft.) derecesini düşürmeden
40 ila 85 derece C.
Önemli:Sürücü, çevresel atmosferin uçucu veya
Eğer sürücü bir süre için kurulmayacaksa,
Koroziv bir atmosfere maruz kalmayacağı bir yerde depolanmalıdır.
0-95% kondensasyonsuz
15G zirvesi 11ms süresi için (±1.0ms)
1G zirve, 5 ila 2000 Hz

Frekans doğruluğu:
Hız düzenlemesi:
Durma Modları:
Hızlandırma/Decel:
Aralıklı aşırı yükleme:
Elektronik Motor Aşırı Yüklenme Koruması:


Dijital Giriş: ayarlanmış çıkış frekansının ± 0,05% içinde.
Analog Giriş: Maksimum çıkış frekansının %0,5 içinde.
Analog Çıkış: Tam ölçekin %2'si, 10 bit çözünürlük.
Kayma telafi ile açık döngü: 40:1 hız aralığında temel hızın %2'si.
60:1 hız aralığında.
Ramp, Coast, DC-Brek, Ramp-to-Hold ve S Curve dahil olmak üzere birden fazla programlanabilir durma modu.
İki bağımsız programlanabilir hızlanma ve yavaşlama süresi.
0,1 saniyelik artışlarla.
1 dakikaya kadar %150 aşırı yükleme kapasitesi, 3 saniyeye kadar %200 aşırı yükleme kapasitesi.
NEC maddesi 430 ve motor aşırı sıcaklığı uyarınca sınıf 10 motor aşırı yük koruması sağlar
NEC Maddesi 430.126 (A) (2) uyarınca UL 508C Dosya 29572.
