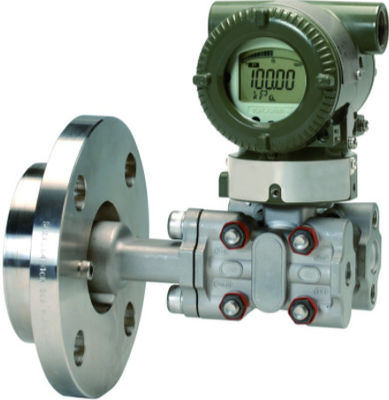

EJA210E-JMS4G Yokogawa Flanşlı Farklı Basınç Göndericisi

EJA210E-JMS4G Yokogawa Flanşlı Farklı Basınç Göndericisi

Ürün avantajları:

1

2

3

4

5

6

Ürün uygulamaları:

1

2

3

4

5

Ürün tanımı:

1

2

3

4

5

Ürün özellikleri:

• Yapımcı: Yokogawa

• Ürün numarası. : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Ürün türü: EJA210E Flanşlı Farklı Basınç Göndericisi

• Çıkış sinyali: J = 4 ila 20 mA DC dijital iletişimle (HART 5/HART 7 protokolü)

• Ölçüm aralığı (kapsula): M = 1 ila 100kPa (4 ila 400 inH2O)

• Düşük basınçlı yan ıslatılmış parça malzemesi: S = Kapak flens ve süreç bağlantısı ASTM CF-8M,Kapsula Hastelloy C-276 (Diyafram),F316L SST, 316L SST (Diğerleri),Kapsula dikiş Teflon kaplamalı 316L SST,Çöplük / Havalandırma fişleri 316 SST

• Süreç bağlantıları: 4 = 1/2 NPT dişi süreç bağlantısı ile

• Kapak flensleri ve fındıkları: G = 316L SST

• Kurulum: 9 = Yatay boru tipi ve sol taraf yüksek basınçlı

• Güçlendirici koru: 1 = dökme alüminyum alaşımı

• Elektrik bağlantısı: 7 = 1/2 NPT kadın, kör fişli iki elektrik bağlantısı

• Entegre gösterge: D = Dijital gösterge

• N = Her zaman N

• Süreç bağlantı stili: W = Flush tipi

• Flanş derecesi: A1 = ANSI sınıfı 150

• Flanş boyutu: 3 = 3 inç (80 mm)

• Flanş malzemesi: C = 316 SST

• Paketin temas yüzeyi: 2 = Düz (tırnaksız)

• Islak parça malzemesi (yüksek basınçlı taraf): HW = 316L SST# Diyafragma, 316 SST# Diğerleri

• Çöpe bağlanma halkası: 0 = Hiç

• Genişleme: 0 = Hiç

• Doldurma sıvısı: B = Genel kullanım için (Silikon yağı), 40 ila 120°C Süreç sıcaklığı, 40 ila 85°C Çevre sıcaklığı.

• Kalibrasyon birimleri: D4 = M kalibrasyon (kgf/cm2 birim)

• Teflon filmi: TF1 = FEP ile yapışkan işlem sıvısından diafragma koruması Fluorürlü yağla yapıştırılmış Teflon filmi. İşleme aralığı: 20 ila 150 °C, 0 ila 2 MPa (vakum hizmeti için geçerli değildir).

• Malzeme sertifikası: M1W = Flush tipi için, Yüksek basınçlı taraf: Süreç flens, Blok, Düşük basınçlı taraf: Kapak flens, Süreç konektörü

• Basınç testi/sızıntı testi sertifikası: T52 = ANSI/JPI Sınıf 150 3 MPa (430 psi)

• Kablolu etiket plaka: N4 = 316 SST yayıncıya kablolu etiket plaka

• Ağırlık: 8.3 Kg

• Nakliye ağırlığı: 11 Kg
