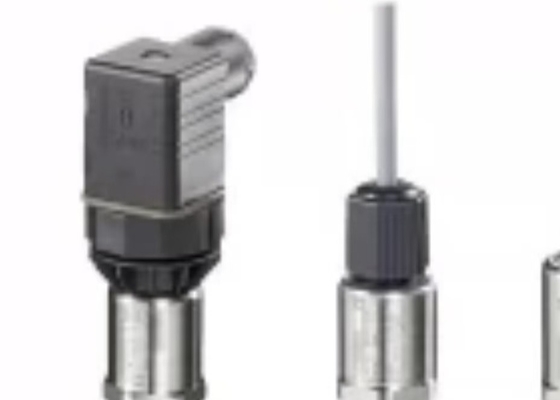

Siemens 7MF1566-3AB00-1AA1 Basınç Göndericisi RO / 1CB Grubu ve CSA Sertifikası ile

7MF1566-3AB00-1AA1 Siemens basınç verici

TP210 serisi basınç verici gazların, sıvıların ve buharların basıncını ölçmek için kullanılır.
Paslanmaz çelik ölçüm hücresi
Ölçme aralığı 100 ila 600 mbar
Düşük basınçlı uygulamalara uygundur

7MF1566-3AB00-1AA1 Siemens basınç verici avantajları

Yüksek ölçüm doğruluğu
Güçlü paslanmaz çelik koruma
Yüksek aşırı basınç yük direnci
Koroziv ve koroziv olmayan ortamları ölçmek için
Gazların, sıvıların ve buharların basınç ölçümü için
Kompakt tasarım
Başvurular
Basınç ölçümü için P210 serisinin basınç vericileri aşağıdaki endüstriyel sektörlerde kullanılır:
Makine mühendisliği
Gemicilik
Enerji mühendisliği
Kimya endüstrisi
Su temini

Tasarım

Patlama geçirmez tasarım
Basınç vericisi paslanmaz çelik korpusunda diyaframlı bir silikon basınç ölçüm elemanından oluşur.
Basınç verici EN 175301-803-A (IP65) uyarınca elektrik bağlantıları, yuvarlak fiş bağlantısı M12 (IP67), kablo bağlantısı (IP67) mevcuttur.
EN 175301-803-A (IP65) standartlarına uygun elektrik bağlantıları, yuvarlak fiş bağlantısı M12 (IP67), kablo bağlantısı (IP67) veya hızlı ipli kablo bağlantısı (IP67) kullanılabilir.
Çıkış sinyalleri 4...20 mA veya 0...10 V'dir.
Patlama geçirmez tasarım
Basınç vericisi paslanmaz çelik korpusunda diyaframlı bir silikon basınç ölçüm elemanından oluşur.
Basınç vericisi EN 175301-000 uyarınca çalıştırılabilir. EN 175301-803-A (IP65) veya M12 (IP67) yuvarlak fiş bağlantısı uyarınca elektrik bağlantıları kullanılabilir.
Elektrikli bağlantılar mevcut.

Görevleri
Gazların, sıvıların ve buharların basıncını ve seviyesini ölçmek için basınç verici.

Çalışma modu

SITRANS P210 Basınç Göndericisi (7MF1566-...)
Paslanmaz çelik ölçüm elemanı ince filmli bir direnç köprüsüne sahiptir ve çalışma basıncı paslanmaz çelik diyafragma aracılığıyla aktarılır
Çalışma basıncı paslanmaz çelik diyafram üzerinden aktarılır.
Ölçüm elemanının çıkış voltajı ön güçlendirici tarafından 4...20 mA veya 0...10 V çıkış voltajına dönüştürülür.
Çıktı voltajı ön güçlendirici tarafından 4...20 mA veya 0...10 V DC çıkış voltajına dönüştürülür.
Çıkış akımın doğrusallığı giriş basıncı ile orantılıdır.
Seçim ve sipariş verileri ---- 7ML1566
SITRANS P210 Serisi Düşük Basınç Ölçümü için Basınç Göndericileri
Doğruluk % 0.25 (tipik)
Bağlantılı parçaların malzemesi: paslanmaz çelik + mühürleme malzemesi
Sıvılaştırılmamış parçaların malzemesi: paslanmaz çelik
